Switch Mikrotik CRS309-1G-8S+IN

CRS309-1G-8S+IN là thành phần mang lại giải pháp mạng nội bộ tốc độ cao 10Gbps ổn định và hoàn toàn im lặng cho phòng thu hoặc trạm làm việc cá nhân. Khác biệt với thiết bị chuyển mạch thông thường, sản phẩm này loại bỏ hoàn toàn tiếng ồn cơ học nhờ cơ chế giải nhiệt thụ động bằng vỏ nhôm nguyên khối, vận hành ở mức 0dB lý tưởng. Khả năng truyền dẫn dữ liệu dung lượng lớn được tối ưu hóa toàn diện, giúp giải quyết triệt để bài toán nhiễu âm thanh và nghẽn băng thông trong không gian kín mà không gây hao tổn tài nguyên hệ thống vật lý.

CRS309-1G-8S+IN Sở Hữu Đặc Tính Vượt Trội Nào Cho Hệ Thống Mạng 10G?

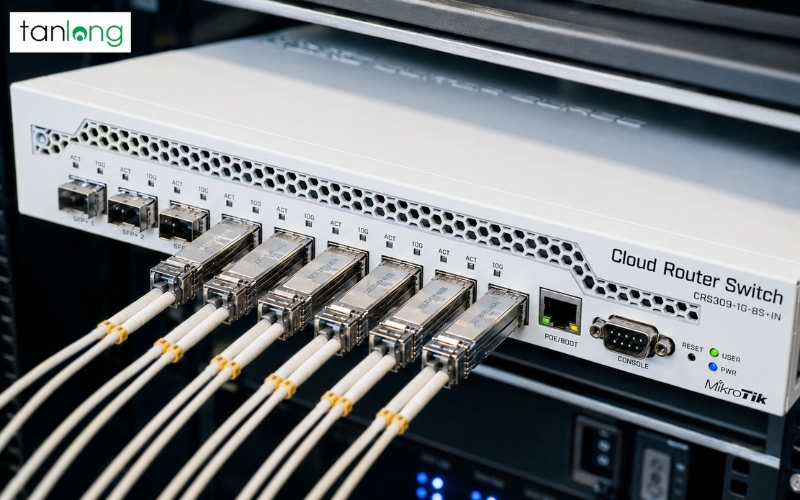

CRS309-1G-8S+IN cung cấp giải pháp chuyển mạch tốc độ cao lên tới 10Gbps qua 8 cổng SFP+ chuyên dụng. Thiết bị vận hành ổn định nhờ bộ vi xử lý lõi kép mạnh mẽ, hỗ trợ tính năng định tuyến nâng cao mà không phát ra tiếng ồn vật lý, đáp ứng tiêu chuẩn khắt khe phòng thu.

Phân Tích Cơ Chế Tản Nhiệt Thụ Động: Fanless Switch Xử Lý Bài Toán Nhiệt Độ Bằng Phương Pháp Nào?

Vận hành một hệ thống chuyển mạch gồm 8 cổng quang tốc độ 10Gbps liên tục tạo ra một lượng nhiệt năng rất lớn tại khu vực chip vi xử lý và mô-đun quang. Đối với các thiết bị thông thường, quạt tản nhiệt sẽ quay với tốc độ từ 3000 đến 5000 vòng/phút để cưỡng bức dòng không khí lưu thông, tạo ra độ ồn dao động từ 35dB đến 50dB. Dòng Mikrotik CRS309-1G-8S+IN loại bỏ hoàn toàn thành phần cơ học này, đồng nghĩa với việc loại bỏ nguồn phát ra tiếng ồn nhiễu âm thanh, đạt trạng thái hoạt động tĩnh lặng 0dB hoàn hảo.

Để duy trì hiệu suất làm việc liên tục mà không cần quạt, bo mạch bên trong được kết nối trực tiếp với tấm dẫn nhiệt bản lớn, truyền toàn bộ lượng nhiệt sinh ra từ các linh kiện lõi ra lớp vỏ bọc bằng kim loại dày phía bên ngoài. Toàn bộ mặt sau và hai bên sườn của thiết bị được thiết kế như một khối cánh tản nhiệt định hình, làm tăng diện tích tiếp xúc với môi trường xung quanh lên gấp nhiều lần so với vỏ thép phẳng thông thường.

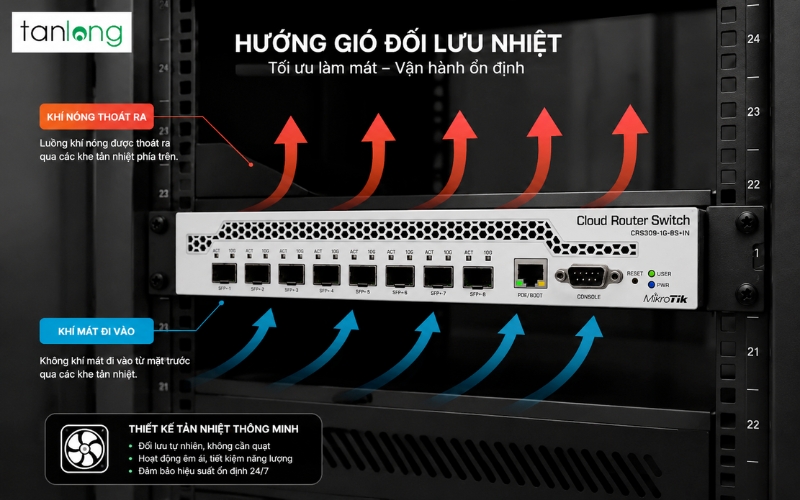

Thiết kế vỏ nhôm tản nhiệt nguyên khối và nguyên lý đối lưu không khí

Vỏ ngoài của thiết bị đóng vai trò là một khối tản nhiệt thụ động (Heatsink) khổng lồ. Khi các kỹ sư đo đạc bằng camera nhiệt trong điều kiện phòng 25 độ C với mức tải băng thông 40 Gbps liên tục, bề mặt vỏ nhôm của sản phẩm sẽ duy trì ở mức nhiệt từ 42 đến 48 độ C. Nhiệt lượng từ chip điều khiển và các module quang được dẫn thẳng ra các lá nhôm dày ở mặt sau thông qua miếng đệm dẫn nhiệt (Thermal pad) có độ tin cậy cao.

Nguyên lý vận hành dựa trên hiện tượng đối lưu không khí tự nhiên: lớp không khí tiếp xúc với bề mặt vỏ nhôm nóng lên, nhẹ hơn và bay lên phía trên, nhường chỗ cho dòng không khí mát hơn từ bên dưới tràn vào. Chu trình này diễn ra liên tục, tạo ra một luồng khí lưu chuyển vô hình nhưng đủ năng lượng để giữ cho nhiệt độ các linh kiện bên trong luôn nằm trong phạm vi cho phép. Đây là lý do tại sao dòng Switch 10G không quạt này yêu cầu không gian xung quanh phải thông thoáng, không bị che lấp bởi các tập tài liệu hay thiết bị phát nhiệt khác.

Giới hạn nhiệt độ an toàn (system health) và cách bố trí thiết bị tối ưu trong tủ rack

Quản trị viên hệ thống mạng có thể theo dõi trực tiếp các thông số nhiệt độ của thiết bị thông qua giao diện dòng lệnh (CLI) hoặc WinBox trong mục /system health. Chip cảm biến nhiệt độ tích hợp trên bo mạch ghi nhận ngưỡng nhiệt vận hành an toàn của CPU dao động từ 50 độ C đến 70 độ C. Ngưỡng cảnh báo nguy hiểm chỉ kích hoạt khi nhiệt độ bo mạch vượt quá 85 độ C, một con số rất hiếm khi xảy ra nếu thiết bị được lắp đặt đúng quy chuẩn vật lý.

Khi bố trí dòng fanless switch này vào bên trong tủ rack đóng kín cùng với các thiết bị định tuyến hoặc máy chủ khác, rủi ro tích tụ nhiệt là rất lớn do thiếu dòng khí cưỡng bức. Kỹ sư khuyến cáo bắt buộc phải để trống ít nhất một khoảng không gian tương đương 1U (4.45 cm) ngay phía trên và phía dưới thiết bị để chu trình đối lưu không khí không bị nghẽn. Không lắp đặt thiết bị đè trực tiếp lên các nguồn phát nhiệt lớn như UPS hoặc các dòng router chạy CPU kiến trúc x86 tỏa nhiệt cao để tránh hiện tượng thấu nhiệt ngược dòng.

Sức Mạnh Xử Lý Cốt Lõi: Chip Marvell Aldrin 98DX8208 Và Khả Năng Layer 3 Hardware Offloading

Hiệu năng của một thiết bị chuyển mạch tốc độ cao không chỉ phụ thuộc vào số lượng cổng vật lý mà nằm ở năng lực xử lý gói tin định tuyến của chip điều khiển chính. Trái tim của sản phẩm là dòng chip chuyên dụng Marvell DX Aldrin (mã hiệu 98DX8208) tích hợp công nghệ xử lý gói tin bằng phần cứng hiện đại. Chipset này giúp giải phóng sức mạnh cho CPU trung tâm, cho phép dòng switch nhỏ gọn này thực hiện các tác vụ chuyển mạch phức tạp mà không tiêu tốn tài nguyên năng lượng lớn.

Sự hiện diện của chip Marvell Aldrin cho phép thiết bị hiện thực hóa tính năng Layer 3 Hardware Offloading (L3HW). Các tác vụ như định tuyến IP (Routing), quản lý danh sách kiểm soát truy cập (ACL), và phân chia mạng ảo (VLAN) được nạp trực tiếp vào bảng tra cứu ASIC của chip xử lý mạng, thay vì phải gửi về cho CPU xử lý bằng phần mềm như các dòng thiết bị cũ.

Hiệu năng chuyển mạch 162 gbps không tắc nghẽn (non-blocking)

Về mặt thông số kỹ thuật thuần túy, CRS309-1G-8S+IN đạt tổng băng thông chuyển mạch (Switching Capacity) lên đến 162 Gbps, với tốc độ truyền tải gói tin không tắc nghẽn (Non-blocking throughput) đạt mức 81 Gbps. Năng lực xử lý dữ liệu này đảm bảo cho toàn bộ 8 cổng SFP+ 10G hoạt động đồng thời ở tốc độ tối đa theo cả hai chiều nhận và gửi dữ liệu (Full-Duplex) mà không xảy ra hiện tượng nghẽn cổ chai tại mạch điều khiển.

+-------------------------------------------------------------+
|               Marvell Aldrin 98DX8208 ASIC                 |
|  [Switching Capacity: 162 Gbps] [Throughput: 81 Gbps]      |
+-------------------------------------------------------------+
      |             |             |                 |
[Port 1 SFP+] [Port 2 SFP+] [Port 3 SFP+] ... [Port 8 SFP+]
    10 Gbps       10 Gbps       10 Gbps           10 Gbps

Mật độ xử lý gói tin của thiết bị đạt mức 120.5 triệu gói tin mỗi giây (Mpps) đối với các gói tin có kích thước tiêu chuẩn 64-byte. Điều này có ý nghĩa rất lớn khi dòng sản phẩm này tham gia vào các hệ thống truyền dẫn dữ liệu luồng trực tiếp (Streaming Video), dựng hình đồ họa qua mạng LAN, hoặc đồng bộ hóa các tệp tin lưu trữ dạng Block Storage giữa các máy chủ trong phân vùng mạng nội bộ.

Tính linh hoạt tối đa nhờ kiến trúc dual-boot (routeros và swos)

Một điểm đặc trưng mang lại lợi thế cạnh tranh lớn cho hệ thống này là kiến trúc hệ điều hành kép Dual-Boot, cho phép người dùng lựa chọn môi trường khởi động tùy thuộc vào mục đích sử dụng cụ thể. Người quản trị có thể tùy chọn khởi động vào hệ điều hành SwOS (SwitchOS) nếu hệ thống chỉ yêu cầu các tính năng chuyển mạch Layer 2 thuần túy. SwOS mang giao diện web tối giản, dễ cấu hình, tiêu tốn cực ít tài nguyên phần cứng và tối ưu hóa tối đa độ trễ chuyển mạch gói tin.

Ngược lại, nếu hệ thống mạng cần một thiết bị đa năng có khả năng định tuyến nâng cao, thiết lập máy chủ DHCP, quản lý tường lửa bộ lọc hoặc cấu hình VPN, người dùng có thể lựa chọn khởi động vào hệ điều hành RouterOS (bản quyền Level 5 tích hợp sẵn). Với RouterOS, CRS309-1G-8S+IN có thể vận hành như một router biên thực thụ cho văn phòng cỡ vừa, tận dụng tính năng L3HW để duy trì tốc độ định tuyến dây dẫn (Wire-speed routing) mà không làm quá tải bộ vi xử lý lõi kép 800 MHz.

Lắp Đặt Thực Tế: Thiết Bị Phù Hợp Và Không Phù Hợp Với Hệ Thống Nào?

Bất kỳ một thiết bị công nghệ nào dù xuất sắc đến đâu cũng có những giới hạn vật lý và phạm vi ứng dụng tối ưu riêng biệt. Việc hiểu rõ ranh giới vận hành của hệ thống sẽ giúp các kỹ sư tránh được những sai lầm trong khâu thiết kế, đồng thời khai thác được tối đa giá trị sử dụng của dòng thiết bị đặc thù này trong mô hình vật lý.

Sự cân bằng giữa hiệu năng phân phối dữ liệu lớn và giải pháp tản nhiệt thụ động làm cho thiết bị này trở thành một mảnh ghép hoàn hảo cho một số không gian làm việc nhất định, nhưng lại bộc lộ hạn chế nếu đưa vào môi trường trung tâm dữ liệu tải nặng liên tục.

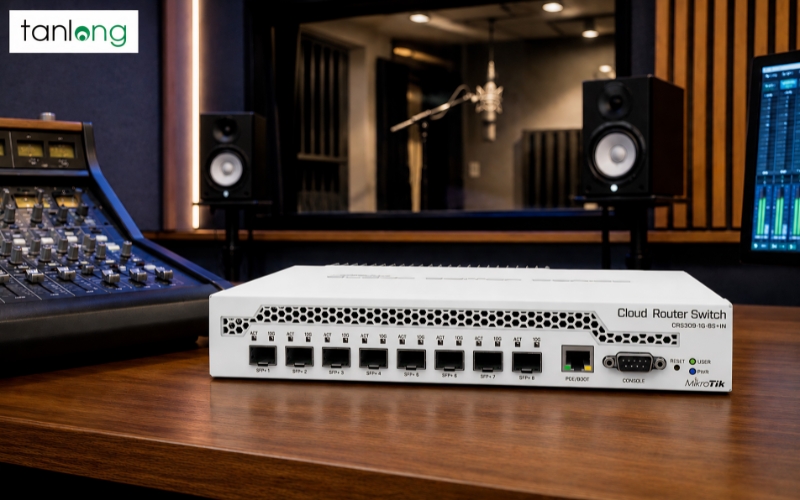

Giải pháp mạng không tiếng ồn hoàn hảo cho studio, phòng thu và home lab 10g

Tệp khách hàng lớn nhất của dòng sản phẩm này là các nhà sáng tạo nội dung, kỹ sư âm thanh, và những người đam mê xây dựng hệ thống máy chủ cá nhân tại nhà (home lab 10G). Trong các studio sản xuất video độ phân giải 4K/8K, việc truy xuất các file dữ liệu thô dung lượng hàng trăm Gigabytes từ hệ thống lưu trữ mạng NAS về máy trạm chỉnh sửa yêu cầu đường truyền tối thiểu 10 Gbps. Tiếng hú từ quạt tản nhiệt của một switch thông thường đặt dưới gầm bàn có thể lọt vào micro thu âm, làm hỏng toàn bộ phân đoạn thu thanh trực tiếp.

Thiết bị này giải quyết triệt để bài toán nhiễu âm đó bằng cách giữ mức âm thanh ở ngưỡng tuyệt đối bằng không. Đối với các kỹ sư xây dựng hệ thống máy chủ kiểm thử tại gia, việc sở hữu một switch 8 cổng 10G đặt ngay trong phòng ngủ hoặc phòng làm việc mà không phát ra bất kỳ tiếng động nào vào ban đêm là một trải nghiệm vận hành vô giá, điều mà không một dòng switch có quạt nào trên thị trường có thể đáp ứng trong cùng phân khúc.

Những giới hạn cần biết khi triển khai cho hệ thống datacenter mật độ cao

Mặc dù sở hữu chip xử lý mạng mạnh mẽ, CRS309-1G-8S+IN không phải là một lựa chọn hợp lý để làm thiết bị chuyển mạch lõi (Core Switch) hoặc switch đỉnh rack (Top-of-Rack) trong các trung tâm dữ liệu (Datacenter) mật độ cao. Môi trường datacenter yêu cầu thiết bị hoạt động ở mức tải tối đa 100% trên tất cả các cổng trong suốt 24/7/365, với nhiệt độ phòng máy thường xuyên biến động và luồng khí nóng từ các máy chủ xung quanh phả ra liên tục. Việc thiếu quạt làm mát chủ động sẽ khiến thiết bị dễ rơi vào trạng thái tích tụ nhiệt cục bộ nếu luồng khí đối lưu trong tủ rack bị cản trở.

Một giới hạn phần cứng khác cần lưu ý là thiết bị chỉ sở hữu duy nhất 1 cổng Ethernet Gigabit đồng (RJ45). Cổng này chủ yếu dùng cho mục đích cấu hình quản trị hệ thống hoặc nhận nguồn nuôi qua chuẩn PoE-in (802.3af/at). Nếu hệ thống mạng của bạn có nhiều thiết bị đầu cuối sử dụng cáp đồng truyền thống chuẩn RJ45 tốc độ 10G (10GBASE-T), bạn sẽ phải mua thêm các module chuyển đổi từ SFP+ sang RJ45 (như S+RJ10). Tuy nhiên, các module đồng 10G này tỏa nhiệt rất lớn; nhà sản xuất khuyến cáo không nên cắm quá 4 module S+RJ10 đồng thời để tránh vượt ngưỡng giải nhiệt tự nhiên của lớp vỏ nhôm.

Giải Đáp Các Vấn Đề Kỹ Thuật Thực Tế

Nhiệt độ cảnh báo của thiết bị là bao nhiêu?

Ngưỡng cảnh báo nhiệt độ CPU của thiết bị được thiết lập ở mức 85 độ C. Khi hệ thống ghi nhận nhiệt độ tiệm cận mức này, chip quản trị sẽ tự động giảm xung nhịp xử lý hoặc ngắt bớt một số tiến trình để bảo vệ các linh kiện bán dẫn bên trong khỏi nguy cơ bị phá hủy cấu trúc vật lý do quá nhiệt.

Cổng đồng 1 gigabit có hỗ trợ cấp nguồn poe in không?

Cổng RJ45 duy nhất trên thiết bị hỗ trợ đầy đủ tính năng nhận nguồn PoE in. Thiết bị có thể nhận nguồn điện áp từ 18V đến 57V tuân theo chuẩn Passive PoE hoặc chuẩn công nghiệp 802.3af/at, mang lại sự linh hoạt tối đa khi triển khai lắp đặt tại các vị trí không có sẵn ổ cắm điện lưới AC.

Thiết bị có bị sụt giảm băng thông khi quá nhiệt không?

Băng thông chuyển mạch phần cứng Layer 2 không bị sụt giảm nhờ cơ chế xử lý trực tiếp trên chip ASIC. Tuy nhiên, nếu thiết bị chạy hệ điều hành RouterOS và thực hiện các tác vụ định tuyến bằng phần mềm, CPU khi bị quá nhiệt sẽ tự động kích hoạt tính năng Thermal Throttling để hạ nhiệt, dẫn đến giảm hiệu năng xử lý gói tin định tuyến Layer 3.

Xây Dựng Hệ Thống Mạng 10G Bền Vững Cùng Tân Long

Việc triển khai một hệ thống mạng tốc độ cao lên tới 10Gbps sử dụng công nghệ cáp quang và các dòng switch tản nhiệt thụ động luôn đòi hỏi sự tính toán chính xác về mặt vật lý kiến trúc, khoảng cách truyền dẫn cũng như sự tương thích của các loại module quang. Đội ngũ kỹ sư tại Tân Long hiểu rõ từng chi tiết cấu trúc phần cứng và cơ chế vận hành thực tế của dòng sản phẩm CRS309-1G-8S+IN, từ đó đưa ra các giải pháp thiết kế tối ưu nhất cho từng không gian làm việc đặc thù của khách hàng.

Thay vì tự mình đối mặt với các rủi ro về quá nhiệt hoặc xung đột cấu hình giữa các hệ điều hành, hãy liên hệ ngay với Tân Long qua số Hotline và Zalo kỹ thuật chuyên sâu: 0987.66.11.88. Chúng tôi sẵn sàng hỗ trợ phân tích mô hình vật lý hiện tại của bạn, tư vấn giải pháp lựa chọn module quang tương thích, và thiết lập cấu hình tối ưu hóa Layer 3 Hardware Offloading, giúp thiết bị mạng MikroTik vận hành ở trạng thái đỉnh cao, ổn định lâu dài và im lặng tuyệt đối.
