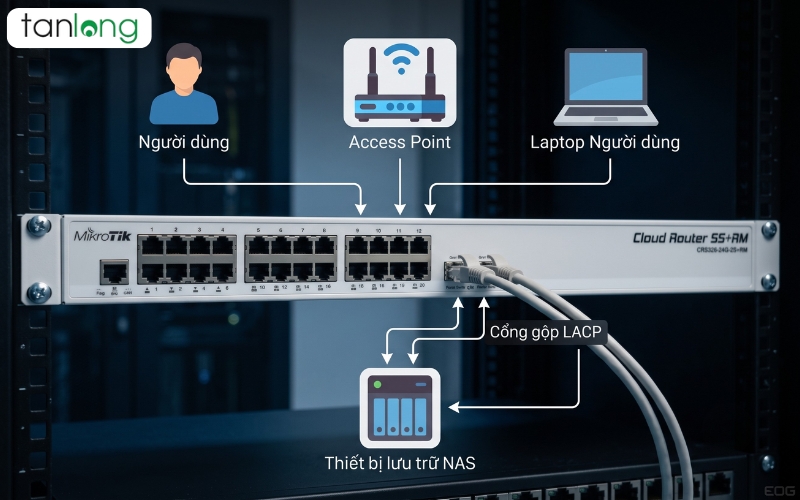

Cấu hình gộp cổng LACP CRS326-24G-2S+RM là giải pháp kỹ thuật tối ưu hóa băng thông truyền tải cho hệ thống lưu trữ trung tâm khi doanh nghiệp chạm mốc 200 người dùng hoạt động đồng thời. Việc vận hành một liên kết vật lý đơn lẻ đến các thiết bị lưu trữ như Synology hay QNAP thường xuyên gây ra tình trạng nghẽn mạng nghiêm trọng vào giờ cao điểm, trực tiếp làm sụt giảm hiệu suất làm việc của toàn văn phòng. Thiết bị chuyển mạch CRS326-24G-2S+RM với hệ điều hành RouterOS/SwOS mạnh mẽ hỗ trợ việc ghép các đường truyền vật lý thành một luồng logic duy nhất cực kỳ hiệu quả, giúp giải quyết dứt điểm bài toán băng thông rộng cho hệ thống mạng nội bộ của bạn.
Cấu hình gộp cổng LACP CRS326-24G-2S+RM là phương thức ghép nhóm nhiều cổng vật lý thành một cổng logic duy nhất. Tích hợp tiêu chuẩn IEEE 802.3ad và cơ chế tự động thương lượng liên kết trên thiết bị CRS326-24G-2S+RM. Giúp tăng gấp đôi băng thông truyền tải và cung cấp khả năng dự phòng lỗi tự động cho hệ thống lưu trữ NAS.
Trong quá trình vận hành thực tế, việc thực hiện sai kỹ thuật cấu hình gộp cổng LACP CRS326-24G-2S+RM thường dẫn đến những sự cố gián đoạn nghiêm trọng cho toàn bộ hệ thống lưu trữ của doanh nghiệp.
Hiện tượng "lệch pha" xảy ra khi người quản trị chỉ tạo cổng gộp Bond trên switch MikroTik mà quên thiết lập tương ứng trên NAS, hoặc ngược lại. Khi thiếu sự đồng bộ giao thức hai chiều, quá trình cấu hình gộp cổng LACP CRS326-24G-2S+RM không thể thực hiện bước bắt tay thiết lập. Hệ quả là hiện tượng vòng lặp mạng (loop) xuất hiện gây treo switch, hoặc cơ chế an toàn tự động khóa cổng kết nối. Lúc này, Lỗi LACP trunking NAS sụt băng thông xuất hiện khiến thiết bị NAS chỉ truyền tải dữ liệu trên một cổng vật lý duy nhất, gây mất ổn định mạng.
Nhiều kỹ sư chọn sai thuật toán băm phân tải lưu lượng (Hash Policy) trên MikroTik khi triển khai cấu hình gộp cổng LACP CRS326-24G-2S+RM như chọn layer2 (dựa trên địa chỉ MAC) cho môi trường có định tuyến qua Router. Lúc này, switch nhận diện toàn bộ dữ liệu đến NAS đều chung một MAC đích của cổng Gateway. Toàn bộ lưu lượng từ 200+ users bị dồn vào một sợi cáp vật lý duy nhất, gây nghẽn cục bộ và làm mất hoàn toàn tác dụng chịu tải của LACP.
Việc chuẩn bị kỹ lưỡng thông số kỹ thuật hạ tầng trước khi thiết lập cấu hình gộp cổng LACP CRS326-24G-2S+RM đóng vai trò quyết định đến hiệu suất vận hành toàn hệ thống.
Đối với môi trường 200+ users đồng thời truy cập các dịch vụ SMB, NFS hay FTP trên NAS, thuật toán băm layer3+4 (kết hợp IP nguồn/đích và Port dịch vụ) là lựa chọn tối ưu nhất. Cơ chế này phân tích chi tiết từng session kết nối, băm nhỏ và phân bổ cực kỳ đồng đều dòng lưu lượng lên tất cả các đường truyền vật lý trong nhóm gộp cổng.
Để kích hoạt tính năng gộp băng thông 802.3ad MikroTik ổn định, tất cả các cổng mạng tham gia nhóm Bond bắt buộc phải đồng nhất tốc độ (1Gbps hoặc 10Gbps) và chạy ở chế độ Full Duplex. Đồng thời, hạ tầng kết nối phục vụ cấu hình gộp cổng LACP CRS326-24G-2S+RM phải sử dụng cáp mạng tối thiểu Cat6 (cho cổng 1G) hoặc cáp DAC/SFP+ (cho cổng 10G kết nối trực tiếp card mạng NAS) để triệt tiêu hiện tượng suy hao tín hiệu.
Quy trình 5 bước tinh gọn dưới đây giúp kỹ sư thực hiện cấu hình gộp cổng LACP CRS326-24G-2S+RM hoạt động trơn tru.
Bạn truy cập Winbox, chọn Interfaces > tab Bonding, click dấu cộng (+) để tạo mới cổng bonding logic và đặt tên gợi nhớ (ví dụ: bonding-NAS).
Tại cửa sổ cổng bonding của trình cấu hình gộp cổng LACP CRS326-24G-2S+RM, chọn chế độ Mode là 802.3ad (LACP). Tiếp tục thiết lập Transmit Hash Policy thành layer-3-and-4 để tối ưu hóa khả năng phân tải.
Tiến hành gán các cổng mạng vật lý cắm đến NAS (như ether23, ether24) làm cổng Slaves. Đừng quên tích chọn Hardware Offloading để chip Marvell xử lý trực tiếp, tránh nghẽn CPU.
Thực hiện cấu hình Link Aggregation Synology MikroTik tại Control Panel > Network > Network Interface > Create Bond (IEEE 802.3ad). Trên QNAP QTS, vào Port Trunking và chọn Dynamic LACP 802.3ad.
Cắm cáp kết nối và kiểm tra tab Status của cổng bonding trên Winbox để xác nhận kết quả cấu hình gộp cổng LACP CRS326-24G-2S+RM thành công. Các cổng con phải báo Active, đồng thời Link Partner State hiển thị đúng thông tin của NAS.
Sau khi hoàn thành cấu hình gộp cổng LACP CRS326-24G-2S+RM thành công, việc tối ưu hóa hiệu năng giúp hệ thống vận hành với tốc độ cao và trơn tru nhất.
Bạn nên tăng kích thước MTU từ 1500 lên 9000 bytes đồng bộ trên cả switch MikroTik và NAS. Việc giảm số lượng gói tin cần đóng gói giúp tối ưu hóa tài nguyên CPU, từ đó nâng cao đáng kể tốc độ truyền tải các tệp tin lớn trong mạng nội bộ.
Kỹ sư mạng nên triển khai phân chia VLAN trên cổng CRS326-24G-2S+RM bonding LACP để tách biệt dữ liệu làm việc thường nhật, luồng camera IP và luồng backup ban đêm. Áp dụng chính sách QoS giúp duy trì kết nối mượt mà, không bị nghẽn nghẹt vào giờ cao điểm.
Xem thêm: SO SÁNH SWITCHOS VÀ ROUTEROS TRÊN CRS326: ĐÁNH GIÁ HIỆU NĂNG THỰC TẾ & CÁC BƯỚC CHUYỂN ĐỔI TỐI ƯU
Để hỗ trợ đội ngũ vận hành hệ thống lưu trữ mạng, chúng tôi cung cấp lời giải đáp nhanh chóng và trực diện cho các câu hỏi kỹ thuật phổ biến.
LACP là giao thức động tăng băng thông và dự phòng, Balance-RR gộp tĩnh không bắt tay, còn thiết lập bonding mode active backup MikroTik chỉ chạy dự phòng đơn lẻ.
Hãy chọn layer3+4 để băm lưu lượng dựa trên IP và Port dịch vụ, giúp phân tải tối ưu cho 200+ users truy cập NAS.
Hãy mở tab Status của cổng bonding trên Winbox; các cờ bắt tay hoạt động bình thường báo hiệu liên kết đã thông suốt.
Sử dụng lệnh CLI /interface bonding monitor [find name=bonding-NAS] nhằm giám sát trực quan trạng thái truyền nhận các gói tin LACPDU theo thời gian thực.
Hãy dùng 2 cổng SFP+ 10G để đạt băng thông 20Gbps vượt trội, giảm tải xử lý CPU so với việc gộp combo 4 cổng 1G.
Cấu hình gộp cổng LACP CRS326-24G-2S+RM thành công sẽ mang lại một bước nhảy vọt về hiệu năng cho hệ thống mạng của bạn. Không còn nỗi lo nghẽn băng thông giờ cao điểm, không còn sự phàn nàn từ người dùng khi truy xuất dữ liệu dung lượng lớn, tất cả các tác vụ của 200+ users đều được xử lý nhanh chóng và mượt mà. Bên cạnh đó, tính năng dự phòng lỗi tự động hoàn hảo của LACP giúp doanh nghiệp của bạn hoàn toàn yên tâm trước mọi sự cố hư hỏng vật lý trên các đường truyền đơn lẻ. Cấu hình gộp cổng LACP CRS326-24G-2S+RM chính là chìa khóa vàng mở ra không gian lưu trữ tốc độ cao và an toàn tuyệt đối. Hãy liên hệ ngay với đội ngũ kỹ sư hạ tầng của Tân Long qua số điện thoại 0987 66 11 88 để được hỗ trợ chuyên sâu nhất.
