Nguồn kép Redundancy CCR2004-16G-2S+ đóng vai trò là xương sống chịu lỗi điện năng cho các hệ thống mạng doanh nghiệp đòi hỏi độ sẵn sàng cao. Sự cố sụt áp hay cháy khối nguồn đột ngột trên thiết bị định tuyến trung tâm có thể làm ngưng trệ toàn bộ luồng dữ liệu, gây thiệt hại nghiêm trọng về vận hành. Với kiến trúc redundant AC power CCR2004-16G-2S+ gồm hai bộ nguồn độc lập, giải pháp này triệt tiêu điểm lỗi đơn lẻ (Single Point of Failure) về điện năng. Việc tích hợp mạch chuyển mạch tải thông minh đảm bảo khả năng duy trì hoạt động liên tục ngay cả khi một nhánh điện AC gặp sự cố hoàn toàn.
Nguồn kép Redundancy CCR2004-16G-2S+ là hệ thống cấp nguồn dự phòng kép mô-đun tích hợp trực tiếp trên router MikroTik CCR2004-16G-2S+. Tích hợp công nghệ diode OR-ing song song cùng mô-đun nguồn Hot-Swappable tháo lắp nóng. Giúp duy trì hoạt động liên tục không gián đoạn luồng dữ liệu cho hệ thống mạng doanh nghiệp khi một nhánh điện gặp sự cố.
Kiến trúc nguồn trên dòng router đa nhân thế hệ mới này được thiết kế theo tiêu chuẩn Carrier-grade. Việc hiểu rõ cơ chế vật lý bên trong giúp các kỹ sư tối ưu hóa hạ tầng điện và lên phương án dự phòng rủi ro chính xác.
Thiết bị trang bị nguồn kép Redundancy CCR2004-16G-2S+ với hai bộ chuyển đổi nguồn AC/DC hoàn toàn tách biệt về mặt cơ lý lẫn linh kiện điện tử. Mỗi khối PSU nhận đầu vào dải rộng từ 100V đến 240V AC, biến đổi thành điện áp DC nội bộ cung cấp cho mainboard.
Thiết kế cắm rút nóng (nguồn dự phòng nóng MikroTik CCR2004) cho phép kỹ thuật viên thay nóng PSU MikroTik hotswap ngay khi thiết bị đang vận hành mà không cần ngắt điện toàn bộ hệ thống hay tắt RouterOS.
Điểm cốt lõi tạo nên tính năng failover nguồn 0ms MikroTik nằm ở cấu trúc sơ đồ mạch nguồn kép RouterOS v7 sử dụng mạch Power Multiplexer kết hợp công nghệ Diode OR-ing (hoặc Active OR-ing MOSFETs).
Hai dòng điện DC sau khi chỉnh lưu từ PSU1 và PSU2 được đưa vào một điểm chung (Common Bus) thông qua các MOSFET công suất chịu dòng cao. Điện áp của nguồn nào cao hơn một chút sẽ chịu tải chính, trong khi nguồn còn lại ở trạng thái chờ kích hoạt sẵn sàng.
Khi nguồn chính bị sập đột ngột (ví dụ cúp điện nhánh 1 hoặc PSU1 hỏng), MOSFET của nhánh 2 lập tức dẫn hoàn toàn mà không tốn thời gian trễ relay cơ khí. Thời gian chuyển mạch lý thuyết lẫn thực tế đạt bằng 0ms, loại bỏ hoàn toàn hiện tượng reset CPU hay rớt gói tin L2/L3. Hệ thống nhờ đó duy trì sự ổn định tuyệt đối với giải pháp nguồn kép Redundancy CCR2004-16G-2S+.
So với các thiết bị sử dụng nguồn đôi hàn chết trên bo mạch (Dual Internal PSU cố định), chuẩn Hot-Swap thể hiện ưu thế vượt trội về chỉ số MTTR (Mean Time To Repair - Thời gian trung bình để khắc phục sự cố).
Tiêu chí kỹ thuật | Chuẩn Hot-Swap (nguồn kép Redundancy CCR2004-16G-2S+) | Chuẩn Dual Internal PSU cố định |
Phương thức thay thế | Rút/cắm trực tiếp mô-đun phía sau | Tháo toàn bộ vỏ Router, can thiệp bo mạch |
Yêu cầu tắt thiết bị (Downtime) | Không (0 giây downtime) | Có (Bắt buộc Shutdown 15-30 phút) |
Thời gian xử lý (MTTR) | < 2 phút | 45 - 60 phút |
Rủi ro tĩnh điện (ESD) | Cực thấp (Mô-đun có vỏ bảo vệ) | Cao (Thao tác trực tiếp lên bo mạch) |
Phần cứng tin cậy cần đi kèm cơ chế giám sát chủ động. RouterOS v7 cung cấp bộ công cụ mạnh mẽ giúp kỹ sư theo dõi trạng thái sức khỏe của hệ thống nguồn kép Redundancy CCR2004-16G-2S+ theo thời gian thực.
RouterOS v7 tích hợp các cảm biến điện áp và dòng điện trực tiếp trên bo mạch. Bạn có thể sử dụng câu lệnh CLI sau để truy xuất nhanh thông số:
Đoạn mã
/system health print
Kết quả trả về hiển thị chi tiết điện áp (Voltage), dòng điện (Current), công suất tiêu thụ (Power) và trạng thái hiện diện (State) của từng PSU. Việc kiểm tra định kỳ nguồn kép Redundancy CCR2004-16G-2S+ giúp phát hiện sớm các hiện tượng sụt áp bất thường trước khi PSU rớt hoàn toàn.
Để quản trị tập trung, tính năng giám sát nguồn MikroTik SNMP Telegram cho phép đẩy các chỉ số điện năng về hệ thống Zabbix hoặc PRTG. Các OID chuẩn cho nhánh health trên MikroTik:
Bằng việc cấu hình Trigger trên Zabbix khi OID PSU trả về giá trị khác 1 (OK), hệ thống quản trị sẽ ghi nhận sự cố ngay lập tức. Hệ thống nguồn kép Redundancy CCR2004-16G-2S+ được kiểm soát chặt chẽ qua hạ tầng NMS.
Ngoài SNMP, kỹ sư có thể viết Script trực tiếp trên RouterOS để gửi thông báo tức thì qua Telegram khi 1 trong 2 nguồn bị ngắt điện.
Đoạn mã /system script |
Tần suất gán qua /system scheduler chạy mỗi 30 giây giúp đội ngũ NOC nắm bắt tình trạng nguồn kép Redundancy CCR2004-16G-2S+ mà không cần túc trực màn hình theo dõi.

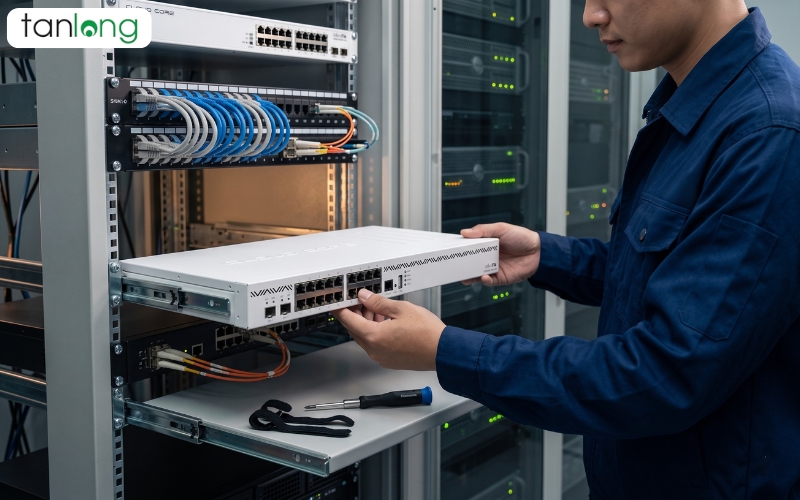

Khi có thông báo hỏng khối nguồn, quy trình SOP (Standard Operating Procedure) chuẩn hóa thao tác như sau:
>>> Xem thêm: SO SÁNH CCR2004-16G-2S+ VS CCR1009-7G-1C-1S+: ĐỘT PHÁ KIẾN TRÚC ARM64 TĂNG HIỆU NĂNG ĐƠN NHÂN
Hiện tượng | Nguyên nhân kỹ thuật | Giải pháp khắc phục nhanh |
Đèn PSU2 báo đỏ, PSU1 báo xanh | Mất nguồn AC vào PSU2 hoặc PSU2 hỏng mạch | Kiểm tra lại dây cắm AC2. Nếu điện AC bình thường, tiến hành thay nóng mô-đun PSU2. |
RouterOS cảnh báo Low Voltage | Điện áp lưới AC tụt dưới 100V hoặc tụ lọc PSU lão hóa | Lắp bổ sung bộ lưu điện UPS Online double-conversion trước đầu vào thiết bị. |
Cả 2 PSU xanh nhưng RouterOS báo Offline 1 nguồn | Chân pin giao tiếp SMBus/I2C trên chân cắm bị bẩn/cong | Tháo nhẹ PSU ra, vệ sinh chân cắm bằng dung dịch RP7/Cồn IPA rồi cắm chặt lại. |
Tiếng rít tần số cao từ PSU | Tụ điện cao áp hoặc cuộn cảm biến áp xung bị rò điện | PSU sắp hỏng. Cần lên kế hoạch thay mới ngay cho nguồn kép Redundancy CCR2004-16G-2S+ để tránh nguy cơ quá áp làm hỏng mainboard. |
Có. Nhờ mạch Diode OR-ing phần cứng, điện áp DC được duy trì liên tục từ nguồn còn lại, đảm bảo CPU và chip Switch không bị reset, luồng dữ liệu truyền qua hoàn toàn không rơi gói.
Nguồn Hot-Swap cho phép rút thay thế mô-đun hư hỏng ngay khi router đang chạy. Nguồn kép cố định bắt buộc phải tắt thiết bị, tháo toàn bộ vỏ máy để thay thế.
Hiện tượng này xảy ra do điện áp lưới AC đầu vào bị sụt áp cục bộ, hoặc chân cắm dữ liệu cảm biến SMBus giữa PSU và bo mạch chính bị bẩn, mòn tiếp xúc.
Cần kiểm tra ngay nguồn AC đầu vào. Nếu dây nguồn tốt, khối PSU đó đã gặp sự cố linh kiện bên trong và cần được rút ra thay thế mô-đun dự phòng mới.
Trang bị giải pháp nguồn kép Redundancy CCR2004-16G-2S+ chính là bước đi chiến lược giúp doanh nghiệp loại bỏ hoàn toàn rủi ro gián đoạn dịch vụ do sự cố điện năng gây ra. Sự kết hợp hoàn hảo giữa kiến trúc phần cứng cắm rút nóng dũng mãnh và khả năng tự động hóa giám sát linh hoạt trên RouterOS v7 đảm bảo chỉ số uptime tiệm cận mức tuyệt đối. Đầu tư đúng đắn vào hạ tầng nguồn dự phòng hôm nay sẽ tiết kiệm hàng trăm triệu đồng chi phí khắc phục sự cố và bảo vệ uy tín vận hành của doanh nghiệp trên thị trường. Để được tư vấn chuyên sâu về giải pháp nguồn kép Redundancy CCR2004-16G-2S+ chính hãng cùng dịch vụ hỗ trợ kỹ thuật 24/7, hãy liên hệ ngay với Tân Long qua hotline 0987 66 11 88. Đội ngũ chuyên gia hệ thống của Tân Long luôn sẵn sàng đồng hành cùng sự phát triển bền vững của hạ tầng mạng doanh nghiệp bạn.
