Chống sét và tiếp địa cho GPER14i trên các tuyến cáp Ethernet kéo dài ngoài trời là yêu cầu bắt buộc để bảo vệ toàn bộ hạ tầng mạng truyền tải khỏi nguy cơ trắng sóng hoặc cháy nổ thiết bị. Khi triển khai tuyến cáp vượt khoảng cách chuẩn 100m, bộ lặp GPER14i đảm nhận nhiệm vụ khuếch đại tín hiệu Gigabit cùng nguồn Passthrough PoE. Tuy nhiên, vỏ hộp lắp đặt tại các vị trí trên cao, cột thép hay vách tường ngoài trời biến thiết bị thành điểm hứng chịu trực tiếp các dòng xung sét lan truyền và tĩnh điện khí quyển. Thực hiện giải pháp chống sét và tiếp địa cho GPER14i đúng quy chuẩn kỹ thuật sẽ dập tắt tức thì điện áp thặng dư, bảo vệ chip xử lý và giữ kết nối luôn thông suốt. Tân Long cung cấp quy trình xả áp tiêu chuẩn ngay bên dưới.
chống sét và tiếp địa cho GPER14i là phương pháp kỹ thuật tiêu tán dòng xung điện quá áp xuống đất. Tích hợp cáp chống nhiễu có dây thoát xả, hạt mạng vỏ kim loại và cọc tiếp địa chuẩn. Giúp triệt tiêu tức thì dòng sét lan truyền và bảo vệ IC điều khiển PoE cho bộ lặp ngoài trời.
Các tuyến cáp mạng đi ngoài trời luôn chịu sự tác động liên tục từ các hiện tượng điện từ trường tự nhiên và nhân tạo. Nếu không triển khai chống sét và tiếp địa cho GPER14i, dòng năng lượng dư thừa sẽ nhanh chóng phá hủy các linh kiện bán dẫn nhạy cảm bên trong thiết bị.
Trong điều kiện giông bão, các đám mây mang điện tích tích tụ tạo ra điện trường cực lớn, cảm ứng lên vỏ cáp Ethernet ngoài trời một lượng điện tích tĩnh điện (ESD) lên tới hàng nghìn Volt. Khi xảy ra sét đánh, dòng Surge Current lan truyền trên đường cáp khiến điện áp tăng vọt trong vài microgiây. Nếu thiếu hệ thống chống sét và tiếp địa cho GPER14i, xung điện áp này sẽ đánh xuyên qua lớp cách điện của biến áp xung (Ethernet Transformer) và làm cháy rụi IC điều khiển nguồn PoE, gây gián đoạn toàn bộ đường truyền dữ liệu về trung tâm điều khiển chứa nguồn dự phòng nóng MikroTik CCR2004.
Một sự cố kỹ thuật phổ biến khác là hiện tượng lệch điện thế đất giữa hai điểm đặt thiết bị cách xa nhau. Khi khoảng cách cáp vượt qua 100m, sự chênh lệch điện thế giữa đất ở gốc cột ngoài trời và đất ở phòng server sẽ tạo ra dòng địa lặp Ground Loop Current chạy liên tục qua lớp vỏ bọc kim loại của cáp mạng. Dòng điện chạy ngầm này làm gia tăng nhiệt độ trên cổng Ethernet, làm suy hao tín hiệu và tạo ra các nhiễu từ trường nặng nề. Xử lý chống sét và tiếp địa cho GPER14i đúng điểm xả áp sẽ triệt tiêu hoàn toàn sự chênh lệch điện thế nguy hiểm này.
Thi công tiếp địa viễn thông đòi hỏi tuân thủ chính xác các tham số điện trở và chuẩn dây dẫn để xả dòng quá áp an toàn.
Hệ thống yêu cầu điện trở đất đạt dưới 4 Ohm (đo phương pháp 3 cọc). Kỹ thuật viên phải dùng dây đồng bện nhiều lõi tiết diện tối thiểu 10AWG để thoát xả áp chống sét và tiếp địa cho GPER14i, tuyệt đối không dùng dây nhôm hay cáp nhỏ.
Bộ cắt lọc sét SPD cần điện áp kẹp dưới 60V cho đường PoE và thời gian cắt lọc đạt mức nanosecond. Điều này giúp dập xung cực nhanh, đảm bảo an toàn thiết bị và hỗ trợ cơ chế failover nguồn 0ms MikroTik vận hành liên tục.
Cáp ngoài trời bắt buộc dùng chuẩn SFTP hoặc F/UTP có lớp lá nhôm và dây Drain Wire. Đi kèm hạt mạng RJ45 vỏ kim loại để dẫn toàn bộ tĩnh điện về điểm chống sét và tiếp địa cho GPER14i.
Bảng dữ liệu thực nghiệm đo lường mức điện áp dư (Residual Voltage) tác động lên GPER14i tương ứng với các mức điện trở đất khác nhau:
Điện trở đất (Ground Resistance) | Điện áp dư tác động lên GPER14i (Residual Voltage) | Mức độ an toàn thiết bị |
1 Ohm | < 15V | Tuyệt đối an toàn, linh kiện hoạt động bền bỉ |
4 Ohm | < 45V | Đạt tiêu chuẩn viễn thông, chống sốc điện hiệu quả |
10 Ohm | ~ 110V | Vượt ngưỡng an toàn, nguy cơ tổn hại IC PoE cao |
25 Ohm | > 280V | Nguy hiểm, thiết bị chập cháy ngay khi có xung sét |
Quy trình xả áp tiêu chuẩn giúp thoát dòng điện dư hiệu quả và bảo vệ toàn diện điểm lặp tín hiệu ngoài trời.
Đo điện trở suất đất bằng đồng hồ Kyoritsu hoặc Hioki để tính toán số cọc đồng cần thiết và chọn lộ trình đi dây ngắn nhất.
Đóng cọc đồng 16mm x 2.4m, phủ hóa chất GEM giảm điện trở đạt dưới 4 Ohm và hàn hóa nhiệt các mối nối cáp thoát sét.
Gắn thiết bị chắc chắn trong hộp kỹ thuật IP67, quay cổng cáp xuống dưới để chống đọng nước và hơi ẩm xâm nhập.

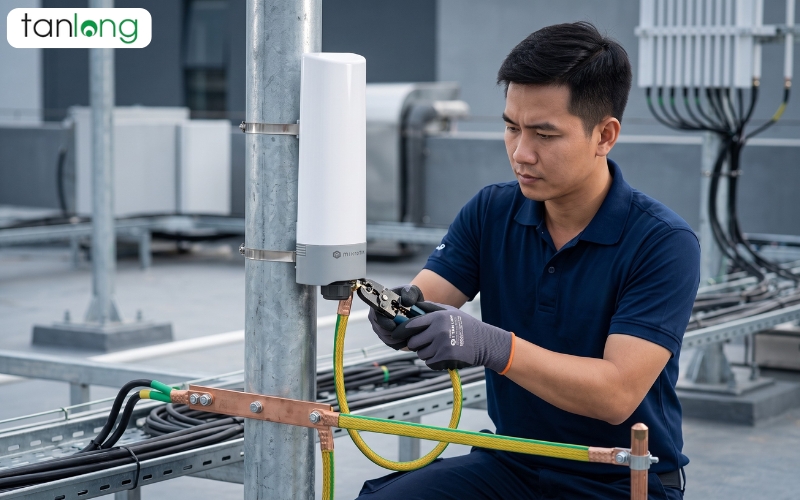

Siết chặt dây Grounding và dây Drain Wire vào thanh đồng tiếp địa Busbar, sơn chống rỉ để hoàn thiện chống sét và tiếp địa cho GPER14i.
Cấp nguồn từ thiết bị tích hợp sơ đồ mạch nguồn kép RouterOS v7, đo kiểm cáp Fluke đảm bảo đạt chuẩn Gigabit 1000Mbps thông suốt.
>>> Xem thêm: THIẾT BỊ GPER14I CÓ CẦN CẤU HÌNH KHÔNG? BẢN CHẤT PLUG-AND-PLAY KHÔNG IP
Tiêu chuẩn điện trở tiếp địa lý tưởng cho thiết bị mạng ngoài trời phải dưới 4 Ohm. Giá trị này đảm bảo dòng điện áp dư thoát nhanh xuống đất mà không dội ngược lại cổng mạng.
Cần dùng SPD riêng khi tuyến cáp đi qua vùng có mật độ sét cao, chạy song song đường điện động lực hoặc kéo dài ngoài trời vượt trên 50m trước khi đấu nối chống sét và tiếp địa cho GPER14i.
Sự cố nhảy Aptomat do lệch điện thế đất hoặc dây tiếp địa bị nối chung với hệ thống chống sét trực tiếp (sét kim). Cần tách biệt bãi tiếp địa điện nhẹ và hệ thống cắt sét nguồn.
Sử dụng đồng hồ đo điện trở đất định kỳ 6 tháng/lần. Nếu vỏ cáp bị oxy hóa, mối hàn hóa nhiệt mục đứt hoặc lớp hóa chất GEM bị khô bãi, chỉ số điện trở sẽ tăng cao vượt ngưỡng 4 Ohm.
Nhiễu tiếp địa gây tụt băng thông xuống 100Mbps thường do hạt RJ45 kim loại bấm sai thứ tự chuẩn cáp, đứt dây Drain Wire hoặc lớp cách điện đầu mạng bị chạm chập. Cần bấm lại đầu mạng đúng chuẩn T568B và kiểm tra khả năng thay nóng PSU MikroTik hotswap tại hạ tầng điều khiển.
Đầu tư quy chuẩn cho công tác chống sét và tiếp địa cho GPER14i là phương án bảo vệ tài sản doanh nghiệp thông minh, loại bỏ hoàn toàn rủi ro gián đoạn dịch vụ do thiên tai. Việc chủ động loại bỏ dòng áp dư và xung điện từ không chỉ kéo dài tuổi thọ cho bộ lặp tín hiệu mà còn bảo toàn hệ thống mạng lõi đắt tiền. Kỹ sư mạng cần tuân thủ đúng các nguyên tắc nối đất, sử dụng cáp chống nhiễu chất lượng cao và định kỳ kiểm tra chỉ số trở kháng bãi tiếp địa. Hãy liên hệ ngay với đội ngũ kỹ thuật giàu kinh nghiệm của Tân Long qua hotline 0987 66 11 88 để nhận tư vấn chuyên sâu, khảo sát thực địa và triển khai hệ thống chống sét và tiếp địa cho GPER14i đạt chuẩn viễn thông quốc tế.
