UniFi U7 Pro yêu cầu nguồn PoE chuẩn nào là câu hỏi xuất hiện liên tục khi các kỹ sư triển khai thiết bị phát Wi-Fi 7 thế hệ mới vào hệ thống mạng doanh nghiệp hiện hữu. Thực tế tại các dự án cho thấy rất nhiều hệ thống gặp lỗi khởi động lại liên tục chỉ sau vài giờ vận hành, dù cổng switch vẫn báo cấp nguồn thành công. Điểm mù kỹ thuật nằm ở sự chênh lệch giữa công suất cấp danh định của chuẩn cũ và công suất tiêu thụ thực tế khi phát sóng đa băng tần. Sai lầm phổ biến khi tận dụng nguồn PoE 15.4W dẫn đến hiện tượng treo thiết bị hàng loạt dưới tải nặng.
UniFi U7 Pro yêu cầu nguồn PoE chuẩn IEEE 802.3at (PoE+) với mức cung cấp điện năng tối thiểu 21W trên dải điện áp 44–57V DC. Thiết bị từ chối vận hành ổn định trên chuẩn cấp nguồn 802.3af cũ do không đáp ứng đủ mức tiêu thụ điện năng đỉnh khi truyền tải dữ liệu đồng thời trên ba băng tần.
Việc cắm bộ phát Wi-Fi 7 vào các cổng switch PoE đời cũ là nguyên nhân trực tiếp dẫn đến hiện tượng sụt nguồn access point trong môi trường doanh nghiệp. Về mặt vật lý, chuẩn IEEE 802.3af chỉ cung cấp tối đa 15.4W tại cổng phát và suy hao còn khoảng 12.95W tại đầu nhận sau chiều dài dây cáp. Mức năng lượng này tạo ra ảo tưởng vận hành trong giai đoạn khởi động ban đầu nhưng sẽ sụp đổ hoàn toàn khi lưu lượng truy cập thực tế bắt đầu tăng cao.
Trạng thái boot loop ngắt quãng xảy ra do chu kỳ sụt áp liên hoàn của bộ vi xử lý trung tâm. Khi người quản trị bật đầy đủ 3 băng tần 2.4GHz, 5GHz và 6GHz cùng tính năng MLO (Multi-Link Operation), mức tiêu thụ dòng điện tăng vọt tức thì. Nguồn cấp chuẩn 802.3af không thể duy trì điện áp trên ngưỡng 44V, kích hoạt mạch bảo vệ Undervoltage Lockout (UVLO) trên bo mạch UniFi U7 Pro. Thiết bị lập tức tắt nguồn, khởi động lại, nhận diện lại nguồn điện ở trạng thái nhàn rỗi, rồi lại sập nguồn khi phát sóng vô tuyến. Chu kỳ này lặp đi lặp lại vô tận, làm tê liệt toàn bộ kết nối không dây của văn phòng.
Khi chưa có thiết bị client kết nối, UniFi U7 Pro chỉ tiêu thụ từ 8.5W đến 9.2W để duy trì hệ điều hành UniFi OS và phát tín hiệu beacon cơ bản. Mức tải tĩnh này khiến switch 802.3af hiểu nhầm rằng hệ thống đang vận hành an toàn trong ngưỡng công suất cho phép. Tuy nhiên, khi có từ 30 thiết bị kết nối đồng thời và truyền tải các luồng video 4K hoặc sao lưu dữ liệu nội bộ qua băng tần 6GHz rộng 320MHz, mức tải vọt lên chạm ngưỡng công suất 21w. Sự chênh lệch hơn 12W giữa trạng thái tĩnh và trạng thái đầy tải là khoảng trống nguy hiểm mà các bộ nguồn chuẩn cũ không thể bù đắp.
Điện trở thuần của dây dẫn mạng là yếu tố khuếch đại rủi ro sụt nguồn tại các công trình có đường cáp dài trên 40 mét. Nếu triển khai trên hạ tầng cáp cat6 sử dụng lõi đồng nguyên chất (Solid Bare Copper) tiêu chuẩn 23 AWG, điện trở vòng dây dao động ở mức 7.3 Ohm/100m. Tuy nhiên, nếu hệ thống sử dụng cáp mạng lõi nhôm mạ đồng (CCA) hoặc cáp Cat5e bấm sai chuẩn, trở kháng đường truyền tăng gấp đôi, làm rơi áp thêm 3V đến 5V trước khi dòng điện đến được cổng nhận PoE của AP. Kết quả là dù switch xuất đủ nguồn 15.4W, điện áp thực tế tại đầu cuối tụt xuống dưới ngưỡng 37V, khiến AP ngắt nguồn tức thì ngay cả khi chưa đạt công suất đỉnh.
Để cung cấp số liệu thực chứng thay vì các suy đoán lý thuyết, phòng kỹ thuật đã tiến hành đo đạc trực tiếp các thông số điện áp (V), cường độ dòng điện (mA) và công suất tiêu thụ thực tế (W) của UniFi U7 Pro qua thiết bị phân tích nguồn kỹ thuật số chuyên dụng. Các bài kiểm tra được thiết lập với chiều dài cáp mạng 30 mét tiêu chuẩn Cat6 trong các kịch bản tải từ trạng thái nhàn rỗi đến khi kích hoạt tối đa năng lực phần cứng Wi-Fi 7.
Số liệu đo đạc thực tế phản ánh chính xác từng bước nhảy công suất khi hệ thống chuyển đổi trạng thái hoạt động:
Kịch bản tải thực tế | Điện áp đo tại AP (V) | Cường độ dòng tải (mA) | Công suất tiêu thụ (W) | Trạng thái nguồn 802.3af (15.4W) | Trạng thái nguồn 802.3at (30W) |
Khởi động hệ thống (Booting) | 51.8V | 185 mA | 9.6W | Vận hành bình thường | Vận hành bình thường |
Nhàn rỗi (Idle - Bật 3 Radio, 0 Client) | 52.1V | 170 mA | 8.9W | Vận hành bình thường | Vận hành bình thường |
Phát 2.4GHz + 5GHz (20 Client duyệt web) | 50.4V | 275 mA | 13.9W | Cảnh báo quá tải cổng switch | Vận hành bình thường |
Phát 3 băng tần (50 Client xem video 4K) | 48.6V | 385 mA | 18.7W | Ngắt mạch bảo vệ (Sập nguồn) | Vận hành bình thường |
Full load 3 băng tần + MLO Throughput 2.5Gbps | 47.2V | 445 mA | 21.0W | Ngắt mạch bảo vệ (Boot loop) | Vận hành bình thường |
Dữ liệu trên chứng minh rõ ràng rằng việc UniFi U7 Pro yêu cầu nguồn PoE chuẩn cao hơn không phải là khuyến cáo mang tính lý thuyết của nhà sản xuất, mà là một giới hạn vật lý bắt buộc của linh kiện bán dẫn.
Theo định chuẩn IEEE 802.3af Type 1, IC quản lý nguồn (PSE Controller) trên switch được lập trình để tự động ngắt cổng nếu dòng tải vượt quá giới hạn an toàn 350mA kéo dài quá 10 mili-giây. Khi UniFi U7 Pro chuyển sang chế độ truyền dữ liệu tốc độ cao trên băng tần 6GHz, các bộ khuếch đại công suất vô tuyến (Front-End Modules) đòi hỏi dòng điện tức thời lên tới 445mA. Bộ điều khiển nguồn trên switch 802.3af phát hiện sự kiện vượt dòng này như một sự cố ngắn mạch và kích hoạt lệnh Shutdown cổng RJ45 ngay lập tức để bảo vệ bo mạch switch. Điều này lý giải tại sao thiết bị không thể duy trì kết nối quá 2 phút khi người dùng bắt đầu đo tốc độ mạng (Speedtest).
Xử lý triệt để bài toán sụt nguồn trên UniFi U7 Pro đòi hỏi sự đồng bộ giữa công suất cấp điện và băng thông cổng truyền dẫn dữ liệu. Việc nâng cấp hạ tầng cấp nguồn PoE+ cho UniFi U7 Pro cần được tính toán dựa trên tổng số lượng AP triển khai và khoảng cách kéo dây thực tế từ phòng máy chủ đến các vị trí lắp đặt trên trần.

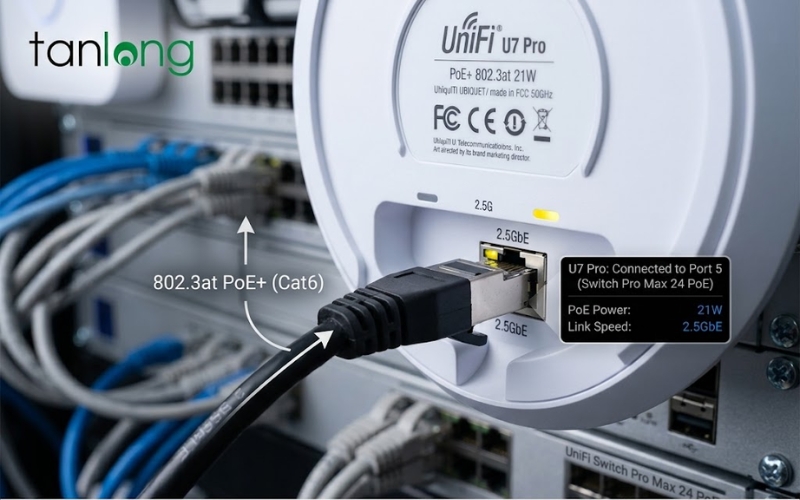

Để khai thác tối đa cổng uplink 2.5GbE của UniFi U7 Pro mà không tạo ra điểm nghẽn cổ chai về cả tốc độ lẫn nguồn điện, doanh nghiệp cần trang bị dòng switch poe 2.5gbe chuyên dụng tích hợp chuẩn poe+ 802.3at. Các thiết bị đáp ứng hoàn hảo tiêu chuẩn kỹ thuật bao gồm:
Việc đầu tư switch chuẩn giúp kiểm soát tập trung công suất tiêu thụ của từng cổng mạng thông qua giao diện quản trị UniFi Network Controller, loại bỏ nguy cơ sập nguồn diện rộng.
Đối với các doanh nghiệp chỉ nâng cấp từ 1 đến 2 bộ phát U7 Pro tại các khu vực ưu tiên và chưa có kế hoạch thay thế toàn bộ hệ thống switch cũ, giải pháp kinh tế nhất là sử dụng adapter nguồn rời. Cần trang bị bộ poe injector 30w chính hãng (mã thiết bị U-POE-at) có khả năng truyền tải dữ liệu tốc độ 2.5Gbps và cấp dòng 0.65A ở điện áp 48V DC. Khi sử dụng nguồn rời, tuyệt đối không dùng các loại injector 1GbE 15.4W hoặc nguồn Passive PoE không có chip đàm phán tín hiệu, vì sẽ làm suy giảm tốc độ mạng từ 2.5Gbps xuống còn 100Mbps hoặc gây chập cháy cổng LAN của thiết bị.
Khi khảo sát thực tế, việc nắm rõ UniFi U7 Pro yêu cầu nguồn PoE công suất bao nhiêu giúp kỹ thuật viên loại bỏ hoàn toàn các lỗi phát sinh trong quá trình nghiệm thu. Các thông số phần cứng cần được đối chiếu trực tiếp với bảng thông số của switch trước khi tiến hành đấu nối cáp mạng.
Nhiều trường hợp ghi nhận UniFi U7 Pro yêu cầu nguồn PoE vượt ngưỡng tính toán ban đầu do suy hao đường truyền tại các vị trí trần nhà có nhiệt độ cao. Vì vậy, việc UniFi U7 Pro yêu cầu nguồn PoE chuẩn 802.3at là điều kiện tiên quyết trong mọi hồ sơ thiết kế kỹ thuật mạng hiện đại.
Mỗi khi hệ thống mở rộng thêm điểm truy cập, kỹ sư mạng phải luôn ghi nhớ UniFi U7 Pro yêu cầu nguồn PoE tối thiểu 21W để phân bổ tổng công suất nguồn (PoE Budget) của switch chính xác, tránh hiện tượng quá tải nguồn tổng khiến các cổng PoE tự động ngắt luân phiên.
UniFi U7 Pro có tương thích ngược với nguồn PoE++ 802.3bt công suất cao hơn không?
UniFi U7 Pro tương thích hoàn toàn với switch hoặc injector chuẩn PoE++ 802.3bt (60W - 90W). Mạch đàm phán nguồn thông minh trên AP sẽ chỉ lấy đúng mức công suất 21W cần thiết mà không gây quá áp hay hỏng linh kiện.
Dùng nguồn Passive PoE 24V hoặc 48V cắm vào UniFi U7 Pro có gây cháy thiết bị không?
Cắm nguồn Passive PoE 24V thiết bị sẽ không hoạt động, còn Passive PoE 48V không chuẩn có thể làm cháy cổng mạng. UniFi U7 Pro chỉ nhận nguồn Active PoE chuẩn 802.3at/bt có chip giao tiếp đàm phán điện áp tự động.
Chiều dài dây mạng tối đa để cấp nguồn PoE+ cho U7 Pro mà không bị tụt áp là bao nhiêu?
Khoảng cách truyền dẫn an toàn tối đa là 100 mét khi sử dụng cáp Cat6 Solid Bare Copper 23 AWG tiêu chuẩn. Với cáp chất lượng kém hoặc lõi CCA mỏng, khoảng cách cấp nguồn an toàn bị giới hạn dưới 45 mét.
Làm thế nào để kiểm tra mức công suất PoE thực tế U7 Pro đang tiêu thụ qua UniFi Network?
Truy cập UniFi Network Controller, chọn mục Devices, nhấp vào switch tương ứng và xem chi tiết chỉ số PoE Power tiêu thụ tại cổng mạng của U7 Pro. Hệ thống sẽ hiển thị chính xác điện áp và số Watt tiêu thụ theo thời gian thực.
➠ Xem thêm : REVIEW UNIFI U7 PRO SAU 3 THÁNG: NHỮNG LỖI ẨN MÀ CÁC YOUTUBER CHƯA NÓI
Chuẩn nguồn PoE+ 802.3at với công suất 21W là điều kiện kỹ thuật bắt buộc để vận hành hệ thống Wi-Fi 7 ổn định, loại bỏ triệt để tình trạng sụt áp và boot loop ngắt quãng. Doanh nghiệp cần chủ động rà soát tổng công suất nguồn của switch và chất lượng đường cáp truyền dẫn trước khi triển khai thiết bị diện rộng. Để đảm bảo hệ thống vận hành đúng công suất thiết kế và đạt băng thông 2.5GbE thực tế, liên hệ Tân Long qua Hotline/Zalo 0987661188 để được hỗ trợ đo kiểm hiện trạng vật lý và tư vấn thiết bị chuyển mạch tương thích chuẩn xác.
