Cấu hình vlan CCR2216-1G-12XS-2XQ chuẩn là chìa khóa để khai thác toàn bộ băng thông của dòng siêu router từ MikroTik. Khi hệ thống mạng doanh nghiệp hay trung tâm dữ liệu nâng cấp lên hạ tầng 25G và 100G, việc định tuyến giữa các mạng con nếu xử lý hoàn toàn bằng CPU sẽ nhanh chóng gây nghẽn cổ chai nghiêm trọng. Việc tận dụng tối đa chip chuyển mạch phần cứng thông qua hệ điều hành RouterOS v7 giúp chuyển giao toàn bộ tác vụ định tuyến lớp 3 xuống lớp vật lý. Bài viết này từ Tân Long sẽ phân tích sâu kiến trúc phần cứng và cung cấp quy trình cấu hình chuẩn hóa giúp hệ thống hoạt động ổn định nhất.
Cấu hình vlan CCR2216-1G-12XS-2XQ L3 Hardware Offloading là việc thiết lập các mạng ảo (VLAN) và định tuyến giữa chúng trực tiếp trên chip chuyển mạch Marvell. Nhờ kích hoạt tính năng này lưu lượng dữ liệu layer 3 được xử lý bằng phần cứng với tốc độ đường truyền (wire-speed), giúp giảm tải tối đa cho CPU chính để tập trung vào các tác vụ khác.
Phương pháp cấu hình vlan CCR2216-1G-12XS-2XQ truyền thống thường gom các cổng vật lý vào một Bridge phần mềm. Mọi gói tin đi qua các lớp mạng ảo khác nhau đều phải gửi yêu cầu ngắt lên bộ vi xử lý trung tâm 16 nhân của siêu thiết bị CCR2216-1G-12XS-2XQ. CPU phải thực hiện tra cứu bảng định tuyến bằng phần mềm, tính toán lại checksum của gói tin IP và ghi đè thẻ tiêu đề lớp liên kết dữ liệu trước khi đẩy ngược ra cổng đích. Quy trình lặp lại ở tần suất hàng triệu gói tin mỗi giây tạo ra gánh nặng ngắt phần cứng cực kỳ lớn, làm tê liệt khả năng xử lý của hệ thống.
Nếu không kích hoạt công nghệ tăng tốc, lỗi cấu hình vlan CCR2216-1G-12XS-2XQ thông thường gây nghẽn cổ chai tại hàng đợi CPU sẽ xảy ra ngay khi lưu lượng vượt ngưỡng 10Gbps đến 15Gbps. Việc xử lý bằng phần mềm khiến tài nguyên xử lý tăng vọt chạm ngưỡng giới hạn, kéo theo độ trễ truyền gói tin tăng từ mức micro-giây lên hàng mili-giây. Khi hàng đợi xử lý của nhân CPU bị đầy, thiết bị buộc phải hủy bỏ các gói tin đến sau, trực tiếp gây ra hiện tượng mất gói tin trên diện rộng và làm suy giảm hiệu năng kết nối của toàn hệ thống.
Sức mạnh đột phá của siêu định tuyến nằm ở chip marvell switch chip vlan mikrotik Aldrin2 98DX8520. Linh kiện này sở hữu kiến trúc chuyên dụng giúp việc cấu hình vlan CCR2216-1G-12XS-2XQ đạt băng thông cao nhờ tích hợp sẵn bảng lưu trữ MAC và bảng định tuyến phần cứng L3. Do đó, lưu lượng truyền giữa các mạng ảo được chuyển tiếp song song trực tiếp ở tầng vật lý, hoàn toàn không tiêu tốn năng lực xử lý của CPU.
Hệ thống routeros v7 vlan offloading hoạt động như cầu nối thông minh, tự động đồng bộ khi thực hiện cấu hình vlan CCR2216-1G-12XS-2XQ để nạp thực thể định tuyến từ bảng IP Route xuống bộ nhớ switch chip. Cơ chế đồng bộ hóa liên tục này giúp đảm bảo mọi gói tin luôn được định hướng chính xác theo topo mạng thay đổi mà không phải chịu bất kỳ độ trễ phần mềm nào.
Khởi tạo một Bridge chung duy nhất trên thiết bị để chuẩn bị cấu hình vlan CCR2216-1G-12XS-2XQ. Giữ tùy chọn VLAN Filtering tắt ở giai đoạn này nhằm tránh mất kết nối quản trị đột ngột trong suốt quá trình gán thông số.
Thêm tất cả các cổng vật lý 25G/100G vào Bridge tổng đã tạo. Tích chọn kích hoạt tính năng Hardware Offloading tại từng cổng thành viên để sẵn sàng chuyển giao quyền kiểm soát lưu lượng cho chip ASIC.
Khai báo phân vùng chi tiết trong mục Bridge VLAN khi tiến hành cấu hình vlan CCR2216-1G-12XS-2XQ. Phân định rõ danh sách các cổng nhận tín hiệu có gắn thẻ (Tagged) đối với đường truyền Trunking và các cổng không gắn thẻ (Untagged) cho thiết bị đầu cuối.
Khởi tạo các cổng ảo VLAN đại diện ngay trên giao diện Bridge để làm cổng thoát mặc định (Gateway). Tiến hành gán địa chỉ IP tương ứng nhằm cho phép switch chip học bảng định tuyến IP lớp 3.
Kích hoạt tính năng VLAN Filtering trên Bridge để khởi chạy bộ lọc bảo mật. Cuối cùng, truy cập bảng cấu hình IP Route và bật thuộc tính L3 Hardware Offloading để đồng bộ toàn bộ sơ đồ định tuyến xuống chip Marvell Aldrin2.
Lưu ý kỹ thuật: Khi thực hiện cấu hình vlan CCR2216-1G-12XS-2XQ, việc kích hoạt VLAN Filtering ở bước cuối cùng là bắt buộc để kích hoạt cơ chế bảo mật lọc cổng phần cứng, tránh rò rỉ dữ liệu giữa các phân vùng.

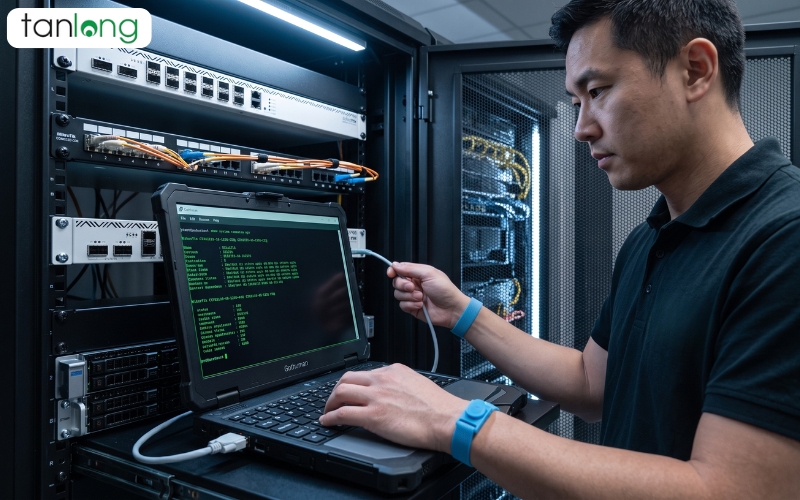

Sau khi hoàn tất, việc xác minh trạng thái cấu hình vlan CCR2216-1G-12XS-2XQ thực tế được thực hiện thông qua giao diện dòng lệnh CLI. Hãy chạy câu lệnh kiểm tra cổng thành viên trong Bridge: /interface bridge port print.
Để kiểm tra kết quả cấu hình vlan CCR2216-1G-12XS-2XQ, bạn cần thấy sự hiện diện của cờ hiệu chữ H (Hardware Offloaded) sát bên cổng 25G và 100G trên danh sách xuất hiện. Cờ hiệu này khẳng định dữ liệu qua cổng vật lý đã được xử lý hoàn toàn bằng switch chip chuyên dụng mà không tiêu tốn tài nguyên phần mềm của hệ điều hành.
Để kiểm tra định tuyến lớp 3, hãy chạy tiếp lệnh hiển thị thông số tuyến đường: /ip route print detail.
Các luồng định tuyến nội bộ giữa các mạng ảo được tăng tốc thành công sẽ hiển thị cờ hiệu +h (L3 Hardware Offloaded). Lúc này, bạn có thể kiểm thử hiệu năng bằng cách đẩy lưu lượng tải cực lớn qua thiết bị. Nếu việc cấu hình vlan CCR2216-1G-12XS-2XQ thành công, mức độ chiếm dụng CPU sẽ duy trì cực thấp dưới 10% ngay cả khi tổng băng thông truyền tải đạt ngưỡng 100Gbps.
Xem thêm: HƯỚNG DẪN CẤU HÌNH ROUTING CCR2216-1G-12XS-2XQ TỐC ĐỘ CAO: QUY TRÌNH 4 BƯỚC GIẢM 85% LATENCY
Để giúp các kỹ sư hạ tầng mạng triển khai cấu hình nhanh chóng và chuẩn xác trên thực tế, Tân Long chia sẻ bộ mã lệnh CLI được tối ưu hóa tối đa cho các kết nối tốc độ cao:
Đoạn mã # Buoc 1: Tao Bridge tong va tat VLAN filtering ban dau |
Dưới đây là bảng so sánh chi tiết hiệu năng vận hành thực tế của thiết bị trước và sau khi kích hoạt các tính năng định tuyến tăng tốc phần cứng chuyên sâu:
Thông số hiệu năng (Tải giả lập) | Khi cấu hình thông thường (Software Routing) | Sau khi kích hoạt L3 hardware offloading mikrotik | Mức độ cải thiện thực tế |
Độ trễ trung bình ở mức tải 40G | 1.2 miliseconds | 3.5 microseconds | Giảm độ trễ hơn 340 lần |
Mức chiếm dụng CPU khi tải 40G | 98% (Gây nghẽn nghiêm trọng) | 4% - 6% | giảm cpu mikrotik ccr2216 đến hơn 90% |
Băng thông định tuyến tối đa | Bị giới hạn ở mức 15Gbps - 18Gbps | Đạt ngưỡng tối đa 100Gbps wire-speed | tối ưu throughput ccr2216 gấp 6 lần |
Do CPU phải trực tiếp tính toán, xử lý và định tuyến từng gói tin lớp 3 hoàn toàn bằng phần mềm.
Hỗ trợ chuyển mạch lớp 2 tốc độ dây, định tuyến L3HW, lọc gói ACL và gộp cổng LACP ở mức phần cứng.
Tường lửa lọc sâu yêu cầu CPU nên không thể offload, riêng Fasttrack được hỗ trợ tối ưu để giảm tải độ trễ.
Tính năng dịch địa chỉ NAT chưa được hỗ trợ bằng phần cứng, buộc lưu lượng phải chuyển về CPU xử lý.
Việc cấu hình vlan CCR2216-1G-12XS-2XQ đúng chuẩn là chìa khóa mở ra tiềm năng tối đa của siêu thiết bị CCR2216-1G-12XS-2XQ, mang lại tốc độ truyền dữ liệu không giới hạn và sự bền bỉ tuyệt vời cho toàn bộ hệ thống. Tân Long cam kết tiếp tục đồng hành và cung cấp các dịch vụ kỹ thuật chất lượng nhất, giúp doanh nghiệp nâng tầm trải nghiệm mạng và đạt được những bước tiến dài trong việc số hóa quy trình vận hành. Hãy để chúng tôi đơn giản hóa hạ tầng công nghệ và đồng hành cùng sự bứt phá của doanh nghiệp bạn ngay hôm nay bằng cách thiết lập cấu hình chuẩn hóa, hướng đến sự tối ưu của quy trình cấu hình vlan CCR2216-1G-12XS-2XQ phần cứng vượt trội.
