Cấu hình ipsec vpn trên RB1100AHx4 đóng vai trò xương sống trong việc thiết lập kênh truyền bảo mật site-to-site cho doanh nghiệp. Thiết bị RB1100AHx4 được trang bị chip xử lý lõi tứ Annapurna Labs Alpine AL21400 mạnh mẽ, cho phép tích hợp công nghệ mã hóa trực tiếp bằng phần cứng. Tuy nhiên, việc thiết lập sai thuật toán mã hóa hoặc bỏ qua bước tối ưu hóa luồng dữ liệu trên RouterOS v7 thường dẫn đến hiện tượng nghẽn cổ chai, đẩy dung lượng xử lý của CPU lên cao. Bài viết kỹ thuật này sẽ hướng dẫn chuẩn hóa từng bước cài đặt, đảm bảo kích hoạt thành công cơ chế tăng tốc phần cứng nhằm đạt hiệu năng truyền tải dữ liệu tối đa.
Cấu hình ipsec vpn trên RB1100AHx4 kích hoạt Hardware Acceleration là phương thức thiết lập đường truyền mạng riêng ảo bảo mật liên chi nhánh, chuyển giao toàn bộ quá trình mã hóa và giải mã dữ liệu sang cho vi xử lý Annapurna Labs Alpine AL21400 đảm nhận. Giải pháp này giúp tối ưu IPsec VPN RouterOS v7, giải phóng hoàn toàn tài nguyên CPU chính, đảm bảo thông lượng truyền tải ổn định ở mức tối đa và duy trì độ trễ thấp cho toàn hệ thống.
Dòng thiết bị RB1100AHx4 sở hữu chip Annapurna Labs Alpine AL21400 tích hợp mạch mã hóa chuyên dụng (Dedicated Crypto Engine). Khi thực hiện cấu hình ipsec vpn trên RB1100AHx4, nếu không bật IPsec Hardware Acceleration RB1100AHx4, CPU phải tự xử lý mã hóa phần mềm làm tăng tải đáng kể. Việc kích hoạt Hardware Offload IPsec MikroTik khi cấu hình ipsec vpn trên RB1100AHx4 giúp đẩy xử lý mã hóa xuống chip AL21400, giải phóng hoàn toàn tài nguyên CPU.
Cơ chế tăng tốc phần cứng chỉ hỗ trợ một số thuật toán mã hóa tương thích nhất định:
Hạng Mục Mã Hóa | Thuật Toán Hỗ Trợ Hardware Offload | Thuật Toán Không Hỗ Trợ (Dùng CPU) |
Encryption Algorithm | AES-CBC (128, 192, 256-bit), AES-GCM (128, 192, 256-bit) | 3DES, DES, Blowfish |
Authentication/Hash | SHA1, SHA256, SHA512 | MD5 |
DH Group (PFS) | MODP2048 (Group 14), ECP256 (Group 19), ECP384 (Group 20) | MODP768 (Group 1) |
Truy cập mục IPsec Active Peers hoặc Installed SAs trên WinBox hoặc CLI. Sự xuất hiện của ký tự H (Hardware Assisted) bên cạnh cờ trạng thái SA xác nhận thao tác cấu hình ipsec vpn trên RB1100AHx4 đã tận dụng thành công mạch xử lý phần cứng.

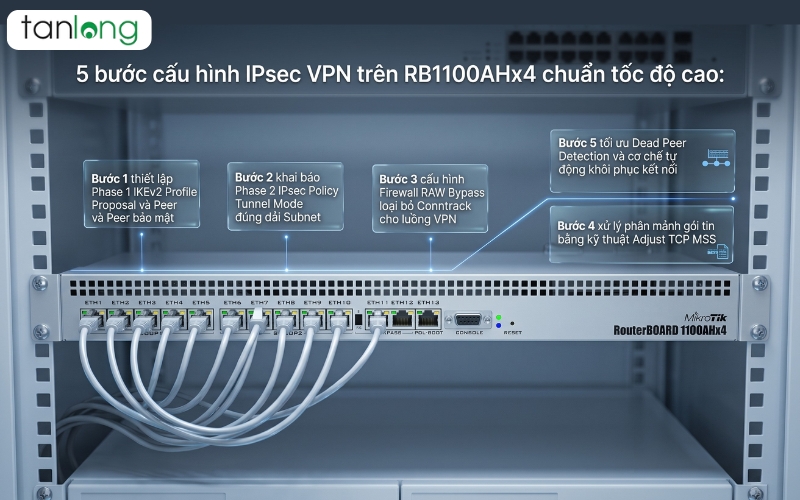

Giao thức IKEv2 đem lại khả năng tái thiết lập kết nối cực nhanh và độ ổn định vượt trội so với IKEv1. Bước đầu tiên trong quá trình cấu hình ipsec vpn trên RB1100AHx4 là tạo Profile và Proposal chuẩn hóa:
Phase 2 xác định chính xác luồng dữ liệu nội bộ nào sẽ đi qua đường ống mã hóa. Thiết lập Proposal tương thích phần cứng:
Bảng theo dõi kết nối (Connection Tracking) của Firewall là nguyên nhân hàng đầu gây tốn CPU. Bằng cách sử dụng bảng RAW để miễn trừ kiểm tra Connection Tracking cho gói tin VPN, bạn sẽ giải phóng dung lượng cho thiết bị:
Lệnh 1: /ip/firewall/raw/add action=notrack chain=prerouting src-address=192.168.10.0/24 dst-address=192.168.20.0/24 |
Lệnh 2: /ip/firewall/raw/add action=notrack chain=prerouting src-address=192.168.20.0/24 dst-address=192.168.10.0/24 |
Do tính toán header bổ sung của IPsec, kích thước MTU hữu dụng bị giảm xuống. Nếu giữ nguyên Maximum Segment Size (MSS) chuẩn 1460 byte, các gói tin TCP lớn sẽ bị phân mảnh hoặc loại bỏ, gây hiện tượng treo trang web. Thêm rule điều chỉnh MSS trong đường dẫn /ip/firewall/mangle:
/ip/firewall/mangle/add chain=forward action=change-mss new-mss=1360 passthrough=yes protocol=tcp ipsec-policy=out,ipsec tcp-flags=syn |
Cấu hình DPD (Dead Peer Detection) khi cấu hình ipsec vpn trên RB1100AHx4 giúp router chủ động phát hiện thiết bị đối ứng mất kết nối. Đặt dpd-interval=10s và dpd-maximum-failures=3. Khi đường truyền vật lý có sự cố và phục hồi, kênh truyền IPsec sẽ tự khôi phục chỉ trong vài giây mà không cần can thiệp thủ công.
Khi người dùng phản ánh có thể ping thấy máy chủ đối ứng nhưng không thể mở file chia sẻ SMB hoặc vào web nội bộ, nguyên nhân là chưa áp dụng quy tắc Clamp TCP MSS. Thực hiện giảm MSS xuống 1350 hoặc 1360 byte tại Mangle rule để xử lý triệt để hiện tượng vỡ gói tin.
Nếu vô tình chọn các thuật toán legacy khi cấu hình ipsec vpn trên RB1100AHx4 như MD5, DES, hoặc SHA-1 không nằm trong danh mục hỗ trợ offload của chip AL21400, hệ thống sẽ tự động hủy kích hoạt phần cứng và trả về cho CPU xử lý.
Lỗi "no proposal chosen" hoặc Phase 2 thất bại thường do cấu hình lệch Subnet hoặc sai khác thông số PFS Group. Hãy đảm bảo dải IP Src. Address của đầu A trùng khớp tuyệt đối với Dst. Address của đầu B và ngược lại.
>>> Xem thêm: NGUỒN KÉP REDUNDANCY CHO RB1100AHX4: PHÂN TÍCH FAILOVER TỰ ĐỘNG 0MS, BẢO VỆ HỆ THỐNG 24/7
Các rule action=masquerade trên RouterOS thường vô tình can thiệp vào gói tin VPN nội bộ. Cần thêm rule NAT Accept lên trước rule Masquerade tổng:
/ip/firewall/nat/add chain=srcnat action=accept src-address=192.168.10.0/24 dst-address=192.168.20.0/24 place-before=0 |
Để việc cấu hình ipsec vpn trên RB1100AHx4 diễn ra nhanh chóng, đoạn script mẫu dưới đây cung cấp cấu hình hoàn chỉnh dành cho thiết bị mạng:
Mẫu Script CLI Cấu Hình IPsec IKEv2 H/W Offload:
/ip ipsec profile add name=HQ-Profile hash-algorithm=sha256 enc-algorithm=aes-256 dh-group=ecp256 dpd-interval=10s /ip ipsec peer add name=Branch-Peer address=203.0.113.2 profile=HQ-Profile exchange-mode=ikev2 /ip ipsec identity add peer=Branch-Peer secret="TanLongKeySecure2026" /ip ipsec proposal add name=HW-Proposal auth-algorithms=sha256 enc-algorithms=aes-256-gcm pfs-group=ecp256 /ip ipsec policy add src-address=192.168.10.0/24 dst-address=192.168.20.0/24 peer=Branch-Peer proposal=HW-Proposal tunnel=yes action=encrypt |
Vào IP -> IPsec -> Installed SAs, kiểm tra cột Flags, nếu có ký tự H là phần cứng đã tăng tốc.
Nên chọn IKEv2 vì độ bảo mật cao, tốc độ thiết lập lại liên kết nhanh và hỗ trợ tối ưu offload phần cứng tốt hơn.
Sử dụng bộ lệnh /ip ipsec profile, peer, proposal và policy đã được tích hợp sẵn các tham số AES-GCM và SHA256 trong bài viết.
Do chọn sai thuật toán mã hóa không tương thích phần cứng khiến hệ thống phải chuyển sang mã hóa bằng phần mềm qua CPU.
Do vướng rule NAT Masquerade chưa loại trừ luồng VPN hoặc chưa cấu hình rule bypass Connection Tracking trong RAW Firewall.
Chuẩn hóa hạ tầng mạng với thao tác cấu hình ipsec vpn trên RB1100AHx4 đúng phương pháp giúp khai thác trọn vẹn sức mạnh vi xử lý Annapurna Labs Alpine AL21400. Mọi luồng dữ liệu liên chi nhánh được bảo mật bằng chuẩn AES-256-GCM tiên tiến mà không làm ảnh hưởng đến hiệu suất vận hành chung của hệ thống. Quá trình vận hành hạ tầng viễn thông đòi hỏi sự rà soát định kỳ các thông số MSS, MTU và các chính sách bảo mật đồng bộ. Đội ngũ chuyên gia kỹ thuật tại Tân Long luôn sẵn sàng đồng hành cùng doanh nghiệp trong việc thiết kế, vận hành và khắc phục sự cố hệ thống mạng phức tạp. Liên hệ ngay với Tân Long qua tổng đài hỗ trợ 0987 66 11 88 để nhận giải pháp hạ tầng tối ưu, bảo đảm quy trình cấu hình ipsec vpn trên RB1100AHx4 hoạt động ổn định và đạt băng thông tối đa.
